Brancher une sono : enceintes actives, passives et caisson

Brancher un caisson de basse sur des enceintes actives est l'une des questions les plus fréquentes posées à LOCLIGHT. La réponse courte : un subwoofer actif se connecte via la prise dédiée de vos enceintes (Link ou Sub Out) ou depuis le ampli-mixeur ou la console, avec un simple câble XLR ou RCA selon les connecteurs disponibles. Le reste, c'est une question de réglages. Ce guide vous explique tout, étape par étape.

Caisson actif ou passif : quelle différence pour le branchement ?

Un caisson actif intègre son propre amplificateur et son filtre passe-bas, exactement comme une enceinte active intègre le sien. Il n'a besoin d'aucun ampli externe : une prise secteur et un signal audio de niveau line suffisent. Un caisson passif, à l'inverse, doit être relié à un amplificateur externe capable de lui fournir la puissance nécessaire — un câble haut-parleur remplace alors le câble audio de niveau line, et un calcul d'impédance s'impose.

Chez LOCLIGHT, les caissons disponibles à la location en Île-de-France sont tous actifs : pas d'ampli supplémentaire à prévoir, pas de câble haut-parleur. Vous branchez, vous réglez, vous profitez. Retrouvez l'ensemble de l'offre sur la page location enceinte et caisson de basses.

Comprendre les connecteurs à l'arrière de vos enceintes

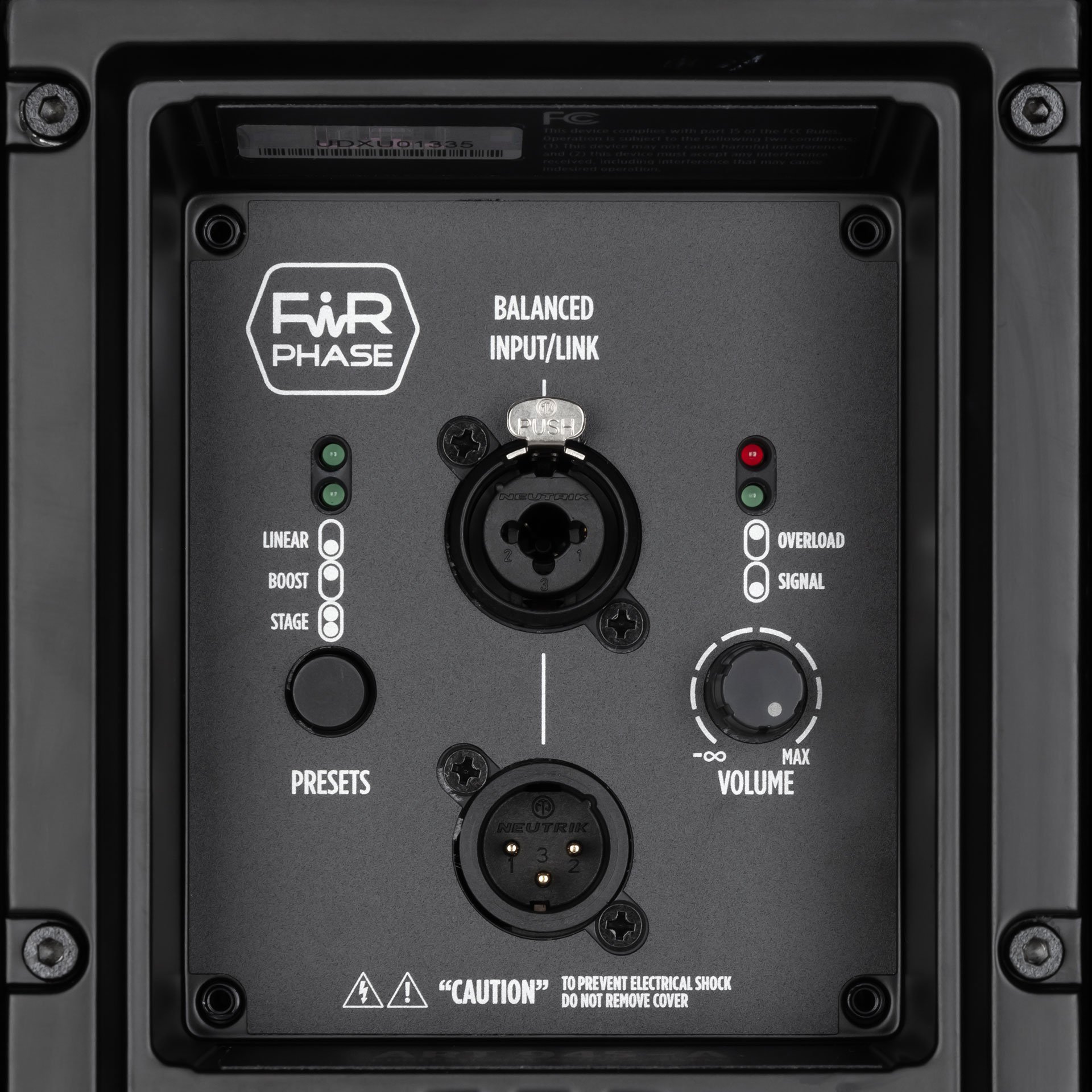

Avant de brancher quoi que ce soit, identifiez les connecteurs situés à l'arrière de vos enceintes. C'est là que se joue tout le câblage de votre système sono.

• Entrée XLR/Jack (Input) : reçoit le signal audio depuis la console ou le contrôleur DJ.
• Lien passant (Out / Through) : duplique le signal d'entrée vers une autre enceinte ou vers le caisson — c'est la connexion en daisy-chain.
• Sub Out : présente sur certains modèles, elle envoie un signal déjà filtré dans les basses fréquences directement vers le sub.
• Entrée LFE (Low Frequency Effects) : située à l'arrière du caisson, elle reçoit un signal basses fréquences pré-filtré.

La présence ou l'absence d'une prise dédiée au subwoofer détermine quelle procédure adopter. Dans tous les cas, le caisson de basses dispose lui aussi d'une sortie XLR de bouclage vers les enceintes actives satellites : c'est souvent la configuration la plus propre, car chaque élément ne reçoit que la portion du spectre qu'il est conçu à reproduire. Sur les systèmes stéréo, ce principe s'applique des deux côtés.

Branchement caisson de basse sur enceinte active : les deux méthodes

Il existe deux façons courantes de connecter un subwoofer actif à des enceintes actives. Choisissez celle qui correspond à votre matériel.

Méthode 1 : depuis la console (recommandée)

C'est la méthode la plus propre et la plus utilisée en sono. La console distribue le signal vers les enceintes d'un côté et vers le subwoofer de l'autre, de façon totalement indépendante — un avantage précieux pour doser les basses sans affecter le reste du spectre.

• Reliez les départs principaux gauche et droit de la console aux entrées de vos enceintes amplifiées (câbles XLR).
• Utilisez un départ auxiliaire ou un départ dédié sub de la console pour alimenter l'entrée du caisson de basses (câble XLR).
• Réglez le filtre passe-bas (crossover) directement sur le panneau arrière du caisson pour ajuster la fréquence de coupure selon votre configuration.

Méthode 2 : en chaîne depuis l'enceinte active (daisy-chain)

Si votre console ne dispose pas de départ auxiliaire dédié, connectez le subwoofer en série avec vos enceintes. Cette méthode convient aussi bien pour une configuration stéréo que pour un système mono centré sur le caisson.

• La source audio (console, contrôleur) envoie le signal vers l'entrée du subwoofer.
• Le connecteur de bouclage du caisson (Out / Link) alimente ensuite l'entrée de la première enceinte active.
• Le lien passant de cette première enceinte est relié à la seconde si vous utilisez une paire.

Dans cette configuration, le filtre intégré du subwoofer sépare automatiquement les fréquences graves (envoyées à ses propres haut-parleurs passifs) des fréquences médium-aigu transmises aux satellites. Un speaker ainsi filtré reproduit chaque registre dans sa plage optimale, ce qui améliore sensiblement la clarté d'ensemble.

Quel câble utiliser pour ce branchement ?

Le câble XLR symétrique est le standard recommandé pour tous les branchements entre équipements audio. Il transporte le signal sur une longue distance sans ajouter de bruit parasite, ce qui est essentiel dans une installation sono événementielle où les câbles courent parfois sur plusieurs mètres.

• XLR mâle vers XLR femelle : connexion standard entre console, enceintes amplifiées et caisson.
• Jack TRS 6,35 mm : compatible avec les entrées ligne de nombreuses enceintes et caissons — à préférer en câblage symétrique plutôt qu'en câble mono non symétrique (TS).
• RCA (cinch) : présent sur certains caissons d'entrée de gamme ou hifi, notamment sur l'entrée LFE. À éviter sur de longues distances : asymétrique et plus sensible aux interférences.

En location en Île-de-France, LOCLIGHT propose des câbles XLR en plusieurs longueurs, à louer avec votre matériel son. Vérifiez la fiche du produit pour connaître les connecteurs disponibles sur le modèle choisi, comme le caisson RCF ART 705as ou le caisson 18" RCF SUB-18AX.

Régler le caisson après le branchement

Un bon câblage ne suffit pas : les réglages à l'arrière du caisson sont aussi importants que le branchement lui-même. Voici les paramètres à ajuster après la mise sous tension.

• Gain (volume) : commencez à un niveau modéré, puis montez progressivement jusqu'à équilibrer les basses avec les enceintes satellites.
• Fréquence de coupure (crossover) : réglez le filtre passe-bas entre 80 Hz et 120 Hz selon la taille de la salle et les capacités dans le bas du spectre de vos enceintes actives. Si les basses semblent en excès, abaissez ce seuil ; si elles manquent de corps, remontez-le légèrement.
• Phase (0° / 180°) : si les basses semblent creuses malgré un niveau correct, inversez la phase du subwoofer — les ondes s'additionneront alors au lieu de se neutraliser entre le caisson amplifié et les satellites.
• Mode mono : en sono événementielle, le caisson fonctionne généralement en mono (somme des canaux gauche et droit), ce qui maximise le rendu des basses dans toute la salle, même si votre système principal est configuré en stéréo.

Pour le caisson 18" RCF SUB-18AX, ces réglages sont détaillés dans la notice disponible sur sa page. Le matériel est préparé et testé avant remise : vous n'avez qu'à suivre les instructions pour partir sur de bonnes bases.

Choisir le bon caisson selon votre configuration d'enceintes

Un subwoofer trop puissant pour de petites enceintes satellites déséquilibre l'ensemble ; un caisson sous-dimensionné pour une grande salle ne servira à rien. La règle générale : le caisson doit être de puissance et de taille cohérentes avec vos enceintes actives. Pensez aussi à la disposition : un speaker placé trop loin du caisson peut créer un décalage temporel perceptible à l'oreille — positionnez le subwoofer à proximité des satellites ou en façade centrale.

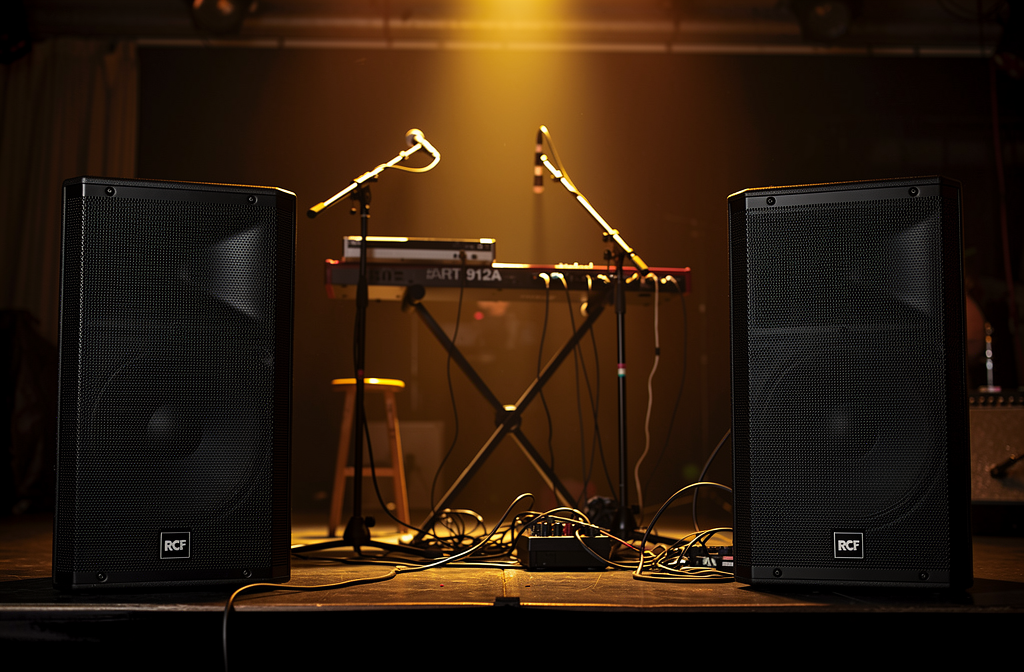

Pour une soirée dansante jusqu'à 130 personnes (avec deux enceintes), le caisson RCF ART 702as MK3 s'associe parfaitement aux enceintes compactes de la gamme ART, comme la paire RCF ART-912A ou la paire RCF ART-910A. Pour des surfaces plus importantes, le caisson RCF ART 705as MK3 (jusqu'à 200 personnes en soirée dansante avec deux enceintes) offre une réserve de puissance adaptée. Consultez la catégorie location enceintes amplifiées pour explorer toutes les combinaisons possibles.

En cas de doute sur l'association idéale pour votre projet, contactez LOCLIGHT par téléphone au 01 83 64 08 48 ou via WhatsApp. Le dépôt est accessible à Verrières-le-Buisson, au croisement d'Antony et Massy, sur rendez-vous choisi en ligne. Une installation sur place est possible sur devis.
